关闭主板 CFG 锁

在很多新的主板中都会有 “CFG Locak” 的选项，它的作用是关闭或者开启 MSR 0xe2 寄存器。

MSR 0xE2 是 Model Specific Register 的一个寄存器位数锁定，属于非标准寄存器，是用来控制 CPU 的工作环境和读取工作状态，例如电压、温度、功耗等非程序性指标。而 Mac OS 的电源管理中 CPU 的 P-State (频率) 和 C-State (睡眠) 就是放在 MSR 寄存器里的。现在世面上大多数有 UEFI 的主板厂商默认都锁定了 MSR 寄存器，也就是 BIOS 中的 CFG Lock 是 Disable 的（如果你的主板 BIOS 有这个选项的话）。

如果 CFG Lock 是开启状态（即 MSR 0xE2 是被锁定的），MSR 0xE2 就是只读的，当 AppleIntelCPUPowernamegement 一旦去写入数据，马上就会内核崩溃。当我们使用黑苹果时就必须解锁 MSR 0xE2，否则就无法使用原生电源管理了。

如果你的主板 BIOS 有 “CFG Lock” 选项的话，那么你只需要关闭即可，如果很不幸没有该选项就可以按照下面的方式来关闭 CFG Lock。

确认主板 CFG Lock 是否上锁

打开 Hackintool, 选则上面的 Tools（工具）选项，点击下边最左侧的 Intel 图标，输入密码，过几秒钟后就会显示大量内容，搜索 CFG 就能快速找到我们想要的内容，如果是 CFG Lock............................. : 0 (MSR not locked) 则表明已经解锁了 MSR，结果是 1 就表明没有解锁。

关闭 CFG Lock

在开始下面的工作之前，再强调一遍，如果你的主板 BIOS 有 “CFG Lock” 选项的话，那么你只需要关闭即可。

准备工作

在正式开始之前，你需要下载下面的这些内容：

VerifyMsrE2
Modifed GRUB Shell
UEFITool （看清楚名字千万不要下载错了）
Universal-IFR-Extractor

然后在你的主板提供商的网站上下载对应版本的 BIOS。

检查你的主板是否支持关闭 CFG Lock

我们从下载的 OpenCore 包中，在 EFI/OC/Tools 可以找到 VerifyMsrE2.efi，通过它我们可以知道主板是否支持关闭 CFG Lock。

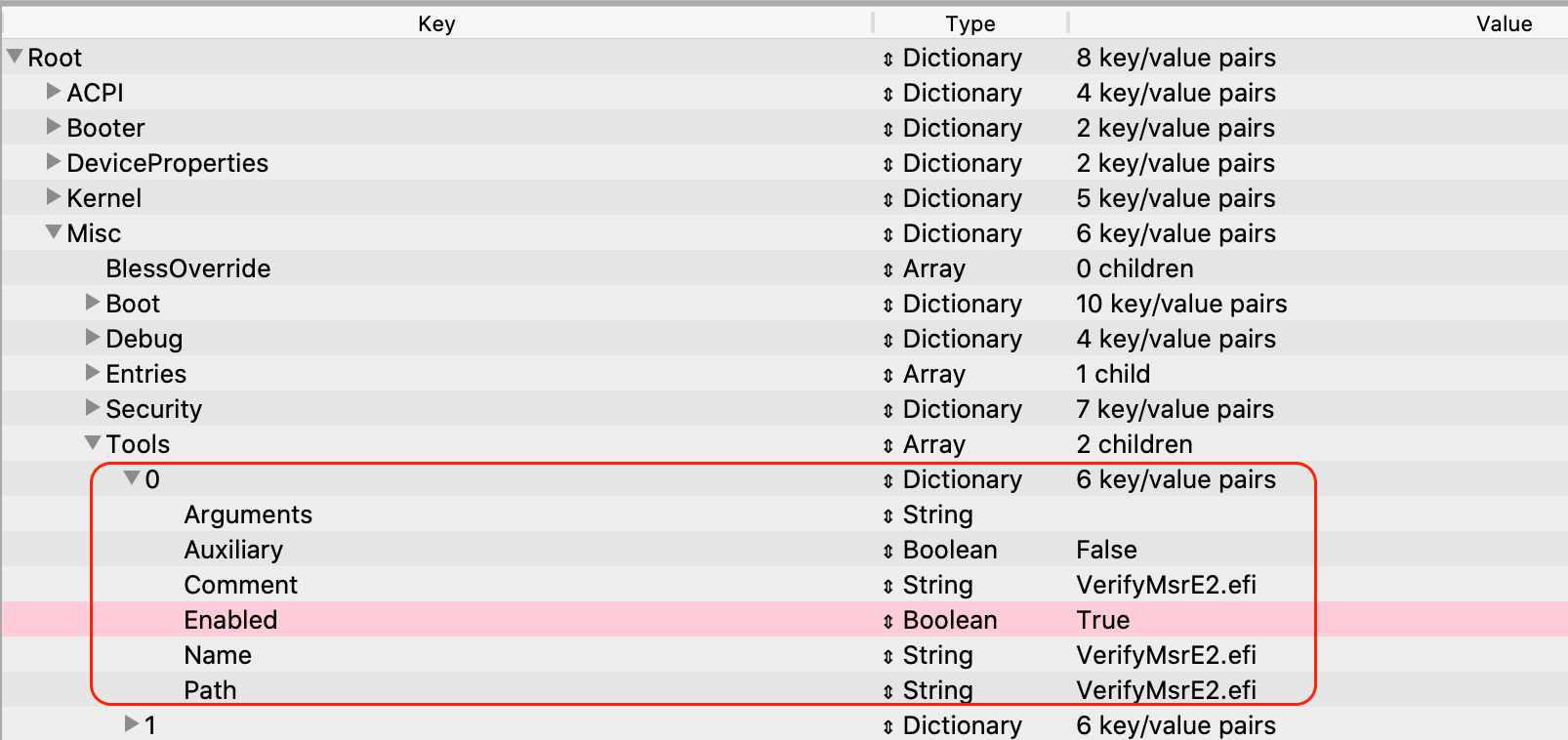

将下载好的 VerifyMsrE2.efi 拷贝到你的 EFI/OC/Tools 目录下。然后用 ProperTree 打开 config.plis , 在 Misc -> Tools 中添加 VerifyMsrE2.efi。

重启电脑，在 OpenCore 的引导界面中选择刚刚添加的 VerifyMsrE2，然后你就知道你的主板是否支持关闭 CFG Lock 了。

手动开启

第一步

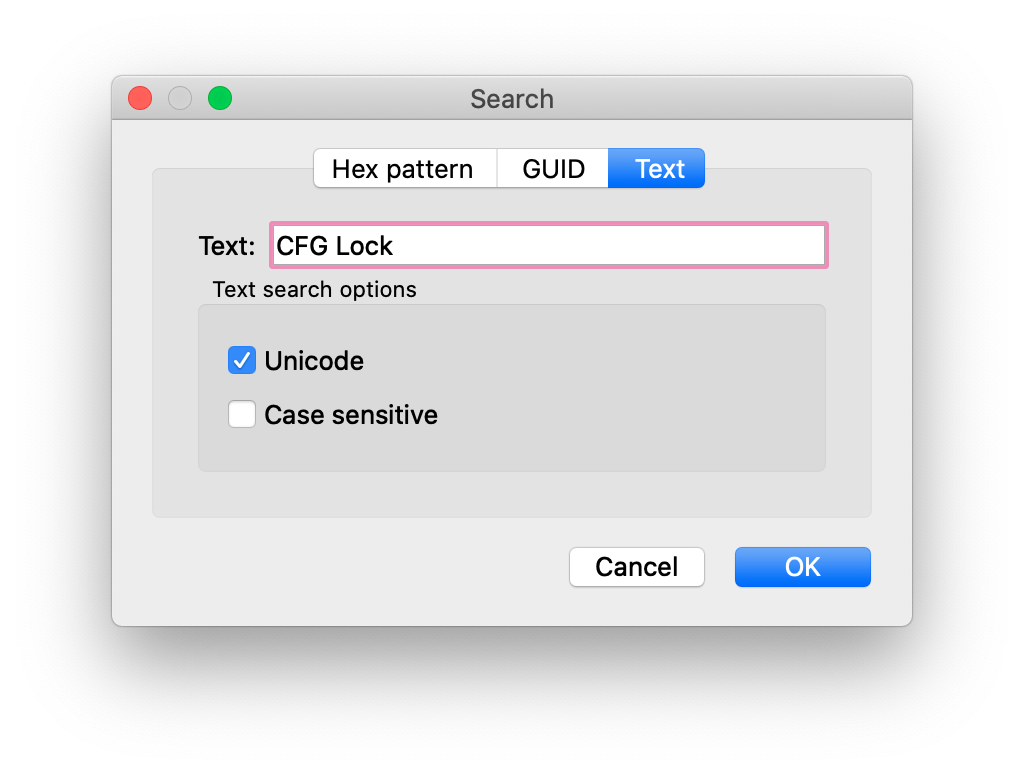

打开下载好的 UEFITool, 然后将下载好的 BIOS 文件拖到软件中，按下快捷鍵 Command + F，在窗口中点击 Text 选项，输入『CFG Lock』后点击 OK。

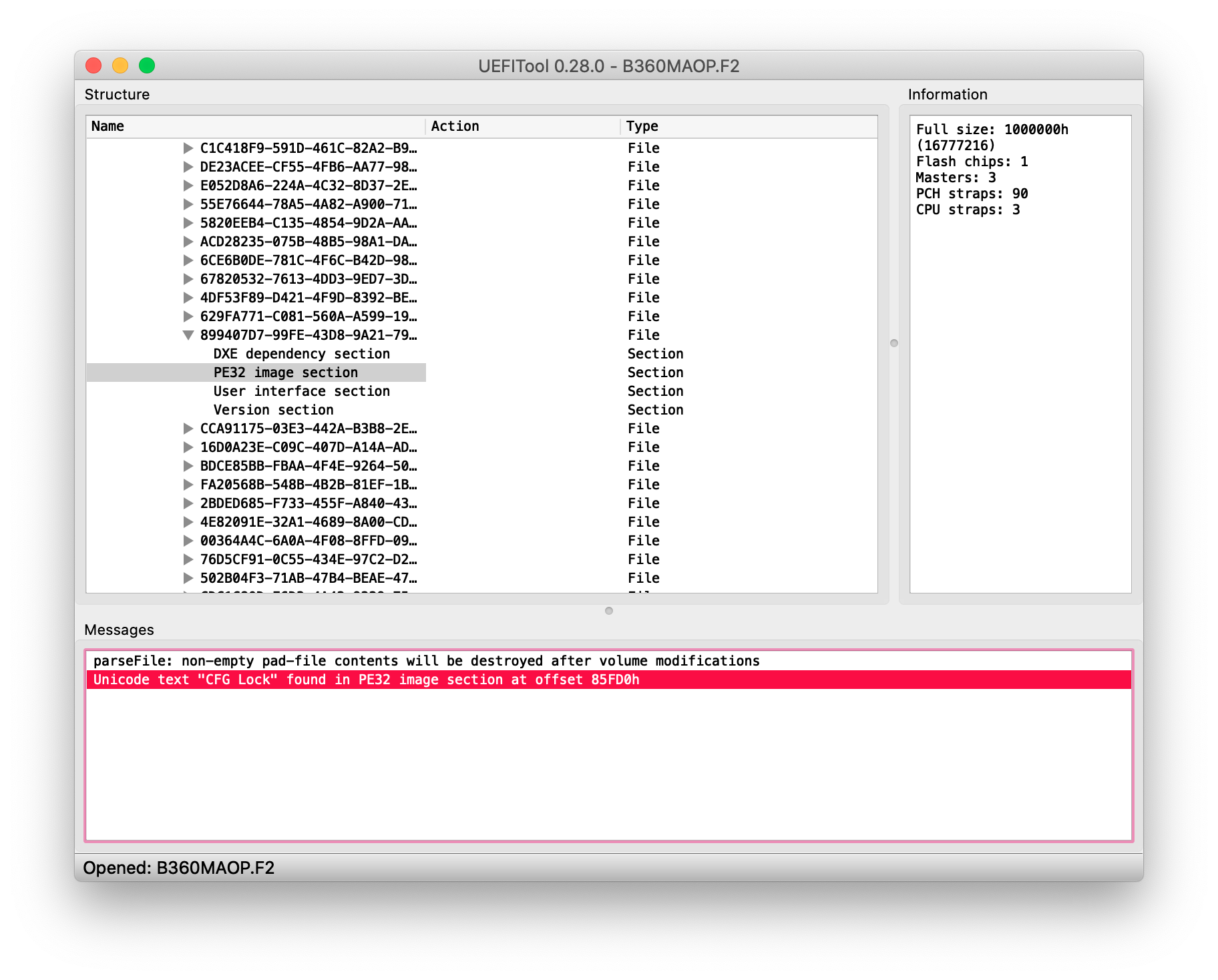

在最下面就会出现 Unicode text "CFG Lock" found in PE32 image section at offset 85FD0h 的信息。双击该信息，就会自动定位到包含有 CFG Lock 信息的模块, PE32 image section。选中 PE32 image section, 然后鼠标右键，选择 Extract body, 填好名称后保存到合适的位置，后缀名不要修改保持默认就好。

第二步

在终端使用 ifrextract 将刚刚保存的文件转换为文本文件，命令如下:

1	path/to/ifrextract path/to/youfile path/to/setup.txt

上面命令中的路径请自行替换成自己实际的路径

第三步

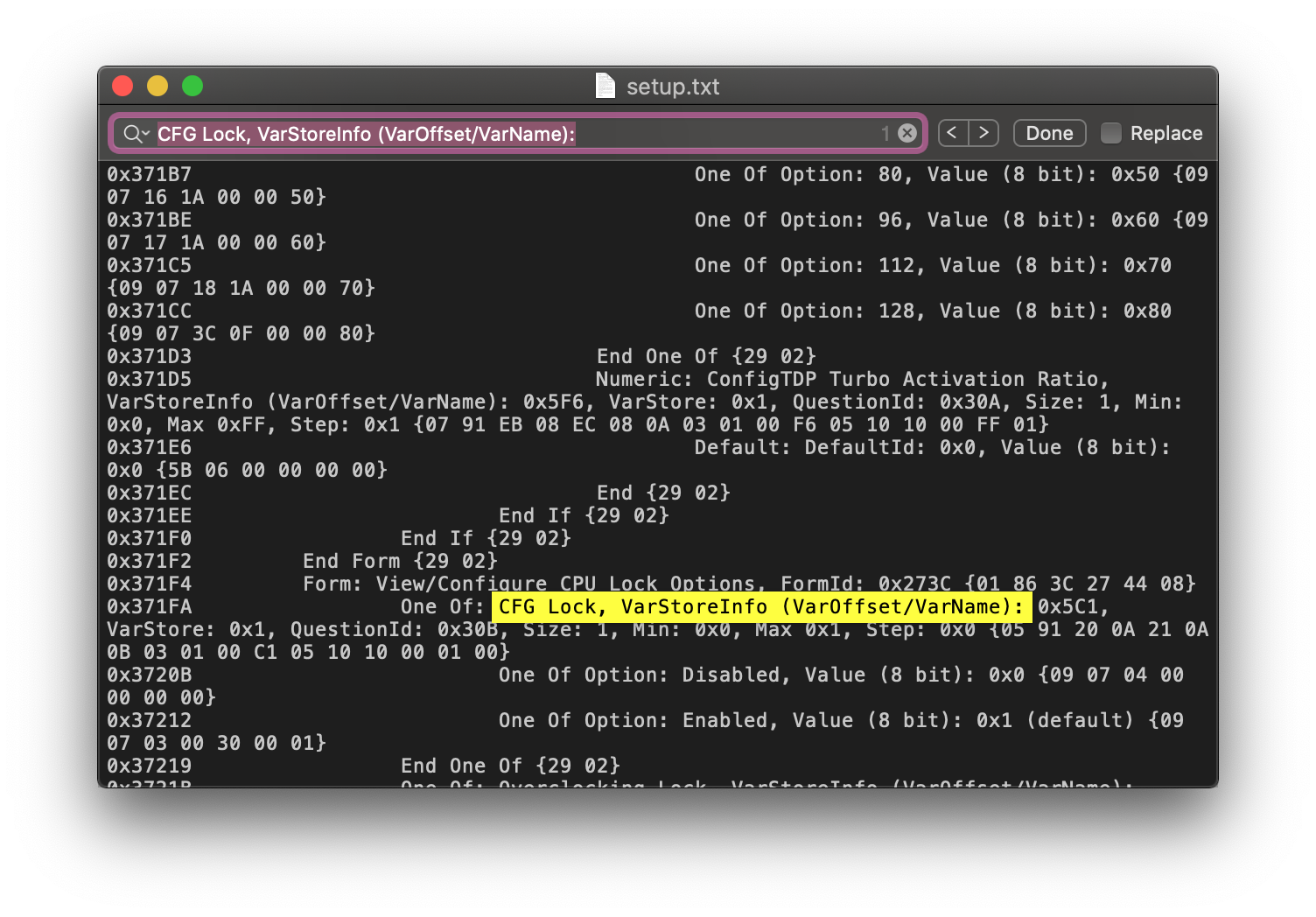

打开刚刚转换成功的文本文件，然后搜索 CFG Lock, VarStoreInfo (VarOffset/VarName):，我搜索到的结果是 CFG Lock, VarStoreInfo (VarOffset/VarName): 0x5C1，这里的 0x5C1 就是我们要找的偏移量, 可以看到后面 VarStore: 0x1, 这就代表是锁住的。我们做了这么多就是为了将该地址 (0x5C1) 的数据修改为 0x0。

第四步

将下载好的 modGRUBShell.efi 重命名为 BOOTX64.efi, 在一个空白的引导 U 盘内创建 EFI 文件夹，然后在 EFI 文件夹中创建 BOOT 文件夹，并将重命名的 BOOTX64.efi 放入其中。
如果没有引导 U 盘，可以把 U 盘插入电脑，然后格式化为 fat32 格式，命名为 EFI 就可以了。

重启电脑，选择从 U 盘启动，这将会启动 grub 模式，然后使用如下命令来解锁 MSR 0xE2:

1	setup_var 0x5C1 0x00

设置好后你可以通过 setup_var 0x5C1，来查看设置的值有没有成功，如果出现 offset 0x5C1 is: 0x00，则表示设置成功。

这里的 0x5C1 是笔者的偏移量，请一定要使用自己的。

请注意，可变偏移量不仅对于每个主板都是唯一的，甚至对于其固件版本也是唯一的。未经检查，切勿尝试使用偏移量。

收尾

完成上面的工作后，你就成功的解锁了 MSR 0xE2。然后就可以将 config.plist 做如下设置：

Kernel -> Quirk 选项中：

AppleCpuPmCfgLock 设置为 False
AppleXcpmCfgLock 设置为 False

UEFI -> Quirk 选项中：

IgnoreInvalidFlexRatio 设置为 False

至此关闭主板 CFG Lock 的整个工作就结束了，苹果原生电源管理也能正常工作了。
